Soluciones de climatización

SKIOLD es un suministrador integral de ventilación para porquerizas; presión negativa, presión igual, presión difusa, difusión combinada y ventilación de túneles. La ventilación de presión negativa es la elección más habitual de principio de ventilación entre clientes de SKIOLD. Este tipo de ventilación consta de un determinado número de chimeneas de salida montadas en el techo o el tejado. La entrada de aire está habilitada para usar tanto entradas de pared como de techo.

Poder suministrar un sistema de ventilación fiable y operativo que también minimice el coste energético sigue siendo una de las mayores prioridades de SKIOLD.

Una extensa gama de componentes para la entrada de aire, el control y la salida permite a SKIOLD diseñar una planta de ventilación energéticamente eficiente que cumpla con prácticamente todas las exigencias.

El motor PM (imán permanente) de SKIOLD es la nueva generación de motores de bajo consumo para la ventilación. Los motores PM de SKIOLD reducen el consumo energético entre el 35 % y el 70 % en comparación con el triac tradicional o los motores controlados por frecuencias.

Ventilación de túneles
Para las granjas porcinas de zonas tropicales utilizamos la ventilación de túneles, que garantiza la misma velocidad de aire, el mismo efecto de refrigeración y la misma tasa de crecimiento en toda la porqueriza. La almohadilla de rayas verdes consta de hojas de papel de celulosa especialmente impregnadas y corrugadas con diferentes ángulos de ranuras que se han pegado. Este diseño exclusivo consigue una almohadilla de refrigeración con eficacia de alta evaporación que sigue funcionando ante una caída de presión muy baja.

Lo único que no se necesita en una porqueriza son la sequía, las zonas frías y húmedas, el bochorno y el aire húmedo. Los sistemas de calefacción de SKIOLD garantizan condiciones de crecimiento óptimas para el ganado porcino, porque se puede controlar la climatización interior también cuando hace mucho frío fuera.

Todas las instalaciones de calefacción de SKIOLD se equilibran cuidadosamente para que correspondan a su sistema de ventilación y al tipo y el tamaño de los edificios. Esto minimizará la instalación y los costes energéticos, pero lo más importante es que sacará todo el provecho a su inversión porque funcionará tal como se pretendía.

Calefacción de interiores
En invierno puede resultar imposible hacer funcionar el sistema de ventilación a un nivel suficientemente bajo como para mantener la temperatura alta sin efectos negativos sobre la calidad del aire. Normalmente, el aire se pondrá denso y húmedo, y muy desagradable para el personal y los animales. Si se instala la calefacción de interiores es posible cambiar el aire suficiente en la sección como para conservar una buena calidad del aire y aun así mantener la temperatura interior en el punto configurado.

Además, el aire caliente de los tubos de aletas elevará el aire frío de las entradas de aire y "lo transportará". Este efecto evita las corrientes de aire dentro de la porqueriza.

Calefacción por suelo
Una cría de cerdo tiene una superficie relativamente mayor que un cerdo adulto en relación con su peso corporal. Esto significa que pierde relativamente más calor a su alrededor. Cuanta más energía necesite un cerdo para mantener su temperatura corporal, menos energía habrá para que el cerdo crezca y pueda combatir el estrés o las enfermedades. Los lechones y los animales destetados nunca mantendrán caliente el suelo de hormigón: ¡más bien lo contrario!

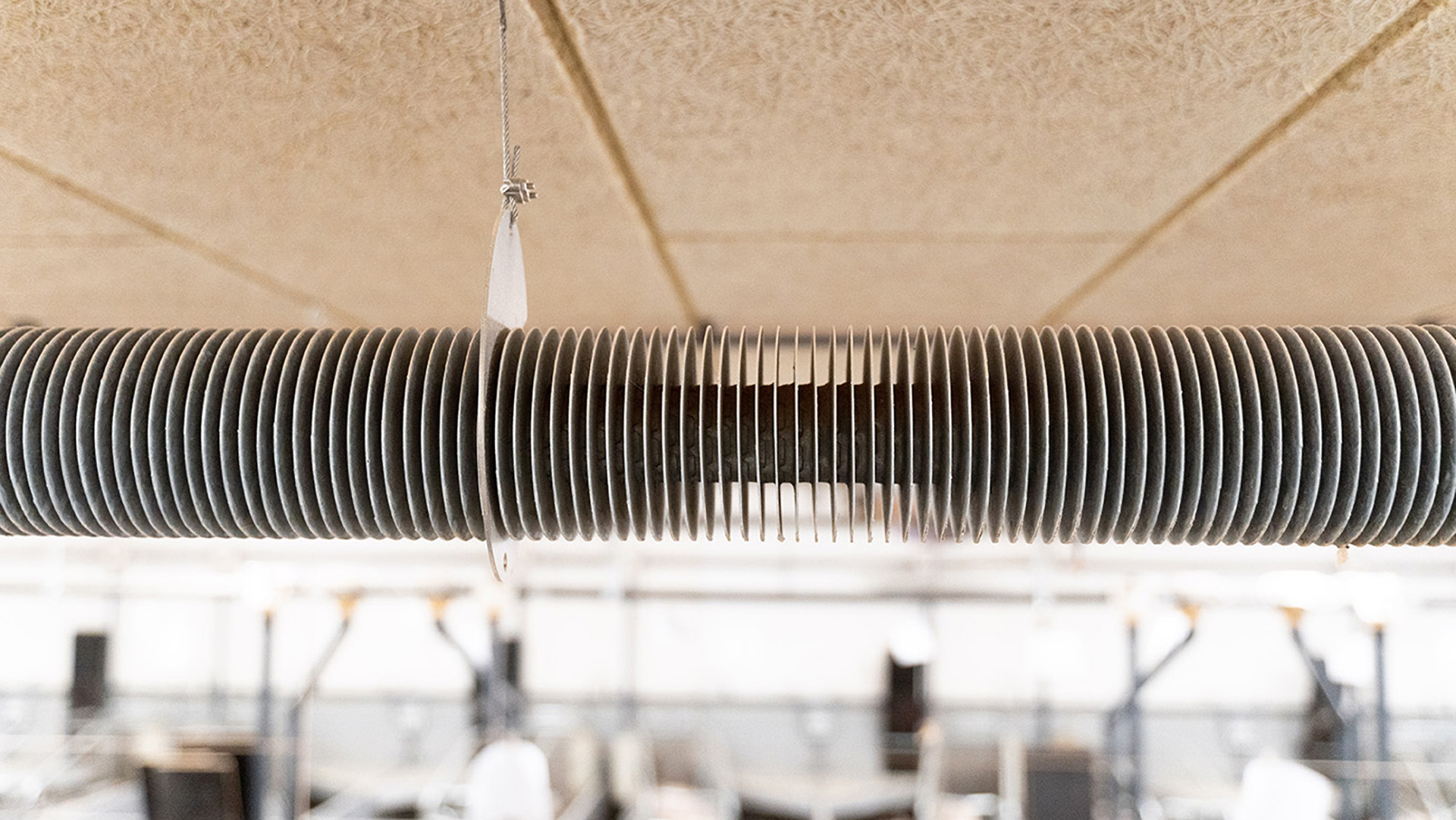

Tubos de aletas
Los tubos de aletas de SKIOLD se han desarrollado especialmente para las instalaciones de calefacción de interiores de las granjas porcinas. El diseño de los tubos de aletas está optimizado para la mayor superficie de calefacción posible y se ha galvanizado para ajustarse a las condiciones de climatización de espacios interiores.

Algunas pruebas profesionales han demostrado que los tubos de aletas de SKIOLD producen hasta un 80 % más de energía calorífica que otras marcas existentes en el mercado. En otras palabras: puede ahorrar muchos metros de tuberías de calefacción eligiendo un tubo de aletas de SKIOLD.

Derivaciones, válvulas y bombas
Los sistemas de calefacción de SKIOLD están formados por productos de calidad superior. Las bombas GRUNDFOS y los termostatos Danfoss son estándar. Todas las válvulas están calibradas para la máxima precisión de la regulación. Las derivaciones se pueden invertir.

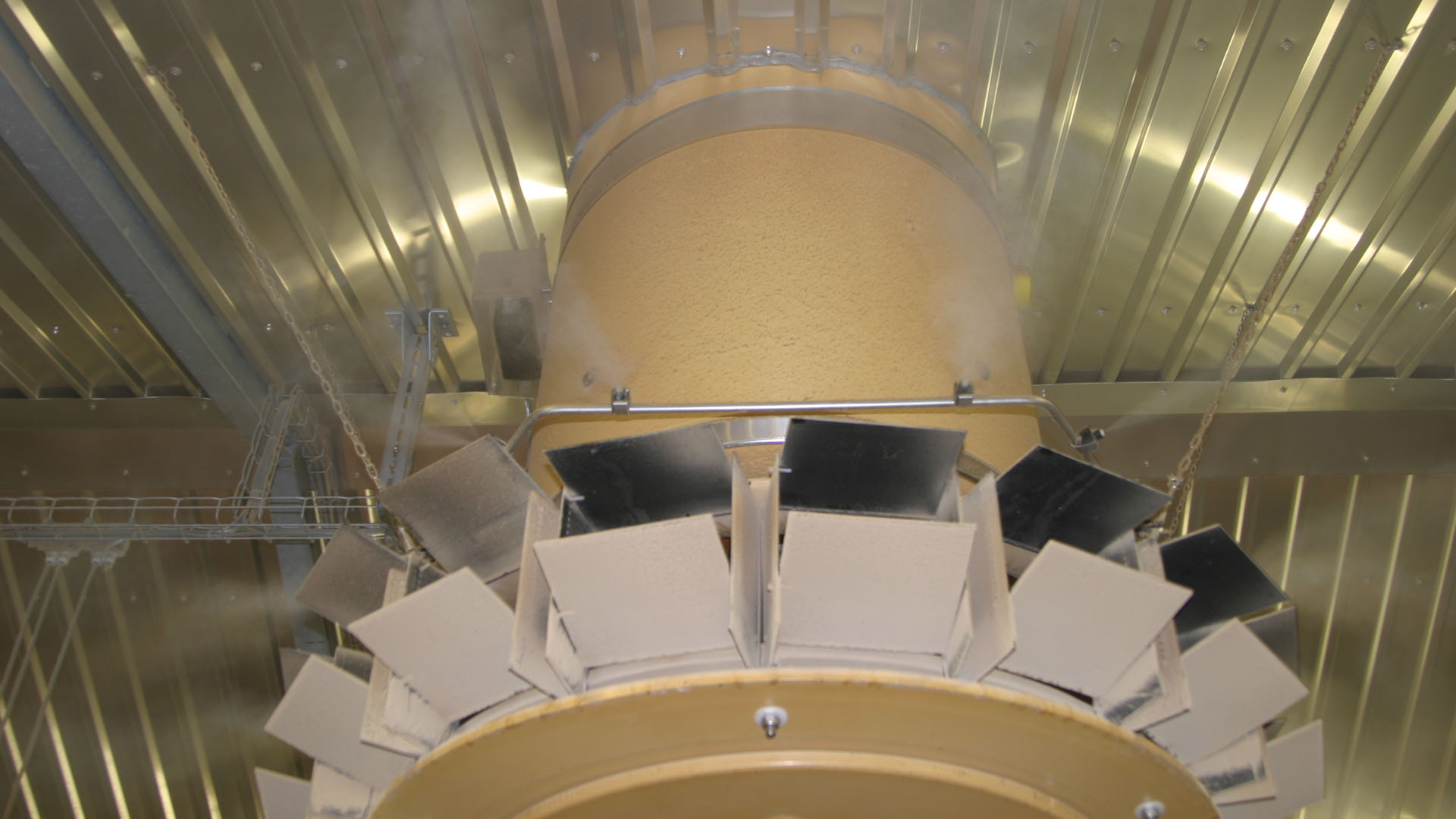

A diferencia de en el "equipo de baja presión" tradicional, el agua sale a alta presión, aproximadamente unos 70 bar. El sistema patentado de boquillas de SKIOLD garantiza una vaporización de agua extremadamente fina. De este modo se evita que el agua gotee sobre los animales o establos, ya que el agua se evaporará en el aire antes de caer en la zona de animales.

La evaporación exige energía, que se toma del aire de la porqueriza. De este modo se consigue el efecto de refrigeración. El consumo de agua es muy bajo: un máximo de 5 gramos de agua por metro cúbico de aire ventilado.

El sistema EVAPOCOOL de SKIOLD es regulado por el control de climatización VisioVent o VisioVent XL. Una parada incorporada para la máxima humedad evita la sobredosis. Los animales y el equipo no deben mojarse, y el aire dentro de la porqueriza no debe ser húmedo ni sofocante.

La regulación inteligente de la refrigeración se ajusta gradualmente en relación con la demanda. De este modo se obtiene el efecto de refrigeración más adecuado sin una gran fluctuación de temperatura y humedad.

EVAPOCOOL de SKIOLD se puede usar también para remojar en un proceso de limpieza.

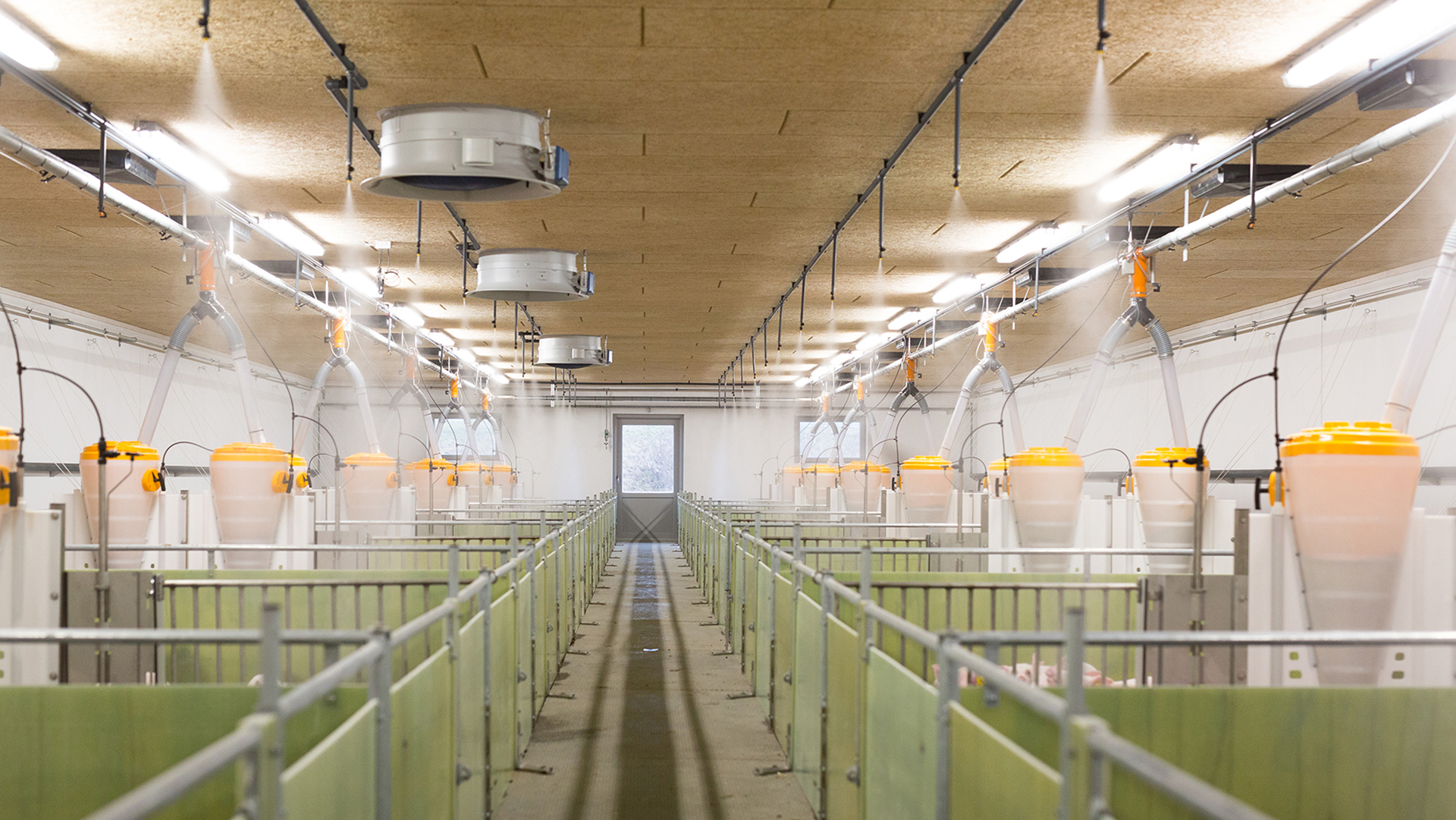

Los cerdos son animales que no sudan y, como efecto, fácilmente se ven afectados por las altas  temperaturas. Por lo tanto, es muy importante que los cerdos puedan enfriarse, ya sea sumergiéndose o al ser rociados con agua por un sistema de aspersión. Al rociar el área de estiércol con ciertos intervalos, se anima a los cerdos a estercolar en el área de estiércol en lugar del área de descanso. De este modo, el sistema de aspersión se utiliza para controlar el comportamiento natural de los cerdos y mejorar el estado higiénico de los corrales de cerdos. La aspersión tiene un buen efecto en el bienestar de los cerdos liberándolos del estrés por calor y reduciendo los olores a amoníaco debido a menos estiércol en el área de descanso.

El sistema de aspersión está controlado por un control climático SKIOLD (VisioVent o VisioVent XL). Una válvula solenoide enciende / apaga automáticamente el agua dependiendo de la temperatura exterior y / o los intervalos de tiempo preestablecidos. Las tuberías de agua están conectadas al conducto de agua y se espolvorean en el área de estiércol mediante boquillas de aspersión no retornantes. En edificios de cerdos sin función de control climático para la aspersión, se puede instalar un termostato (T-41) y una válvula solenoide con un intervalo de tiempo para detenerse / arrancar a una temperatura establecida.

Remojo
Al instalar una tubería de agua adicional en el establo es posible remojar los corrales para facilitar el procedimiento de limpieza. Las boquillas en la tubería de agua rocían el agua en un ángulo horizontal de 360 ° remojando toda la superficie con agua. Después de unas horas de remojo, la limpieza es mucho más fácil. El inicio y la parada del proceso de remojo se realizan mediante una válvula de bola operada manualmente instalada en la tubería de agua.

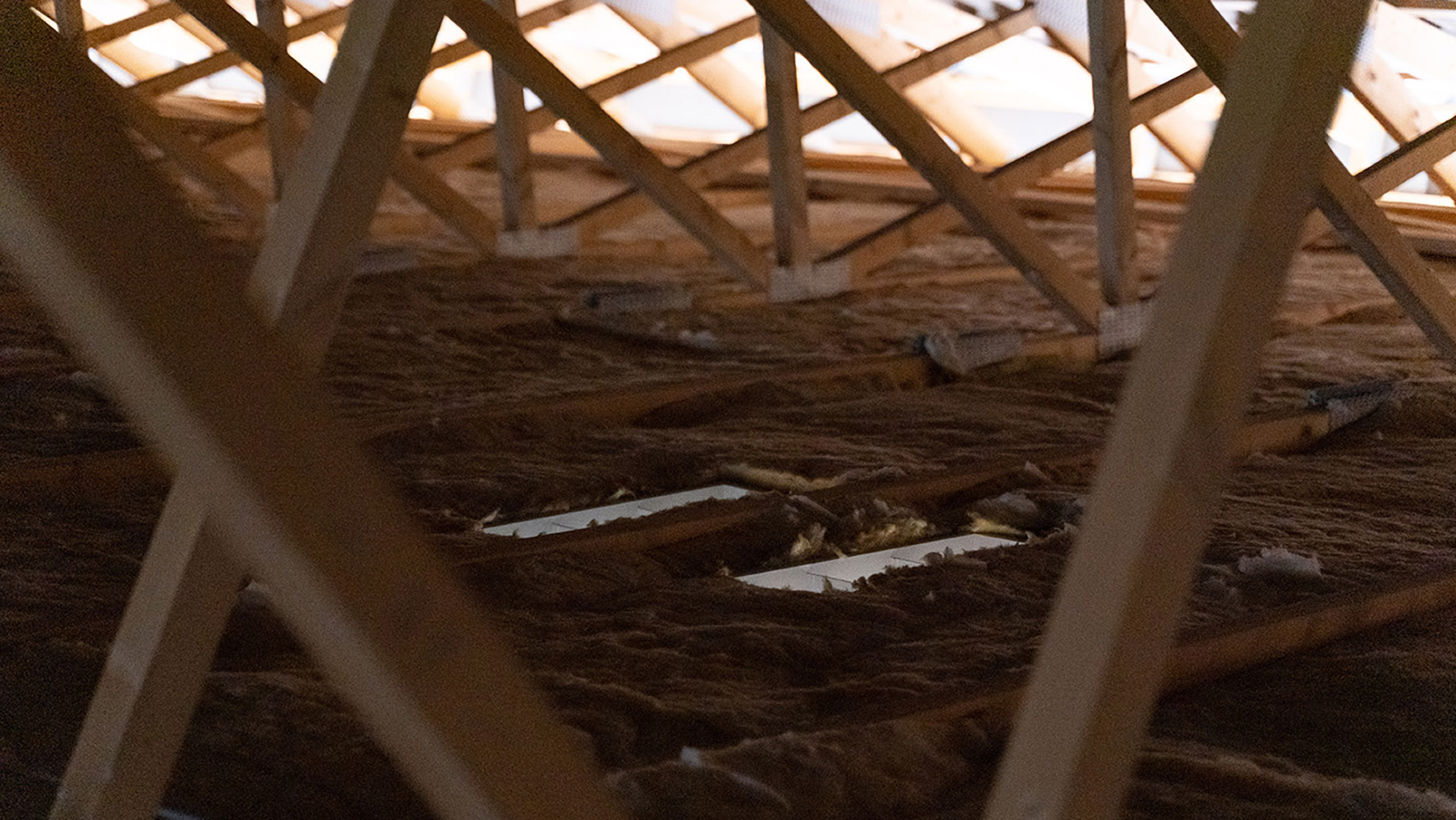

Una entrada de aire difusa es un principio en el que el aire fresco conduce a la sala a través de la construcción del techo, tomando el aire del ático.
El aire entra a través de la colcha de aislamiento y el revestimiento, de este modo la velocidad del aire se reduce al tener que penetrar este material de techo. Por lo tanto, la idea con la ventilación difusa es tener una gran área de admisión abierta, sin embargo, con una velocidad del aire reducida para evitar corrientes de aire, especialmente en períodos fríos. Este principio es muy adecuado en zonas relativamente frías, pero no es en absoluto recomendable como única opción en zonas con altas temperaturas estivales.

En la práctica, es importante elegir el tipo y la cantidad correctos de colcha de aislamiento, así como tener cuidado de establecer la cantidad correcta de revestimiento de bordes. Esto es esencial para establecer la cantidad correcta de aire, así como la presión negativa correcta para el beneficio de los animales.

En SKIOLD poseemos la experiencia y los conocimientos necesarios para establecer una entrada de aire difusa. Tenemos el know-how con respecto a utilizar los componentes necesarios así como la composición para obtener la óptima entrada de aire difuso.

Los cerdos son animales que no sudan y por lo tanto las altas temperaturas les afectan con facilidad. Por eso, es muy importante que los cerdos puedan refrigerarse, ya sea defecando o recibiendo agua mediante un sistema de rociado. Al rociar la zona de defecación a intervalos determinados, se anima a los cerdos a defecar en tal zona en lugar de en las zonas de descanso. Así se utiliza el sistema de rociado para controlar el comportamiento natural de los cerdos y se mejora la higiene de los establos de los cerdos. El rociado tiene un buen efecto sobre el bienestar de los cerdos, ya que les libera del estrés asociado al calor y, no menos importante, reduce los olores de amoniaco debidos a la disminución de la defecación en el área de descanso.

El sistema de rociado es controlado por un control de climatización de SKIOLD (VisioVent o VisioVent XL). Una electroválvula enciende y apaga automáticamente el agua de acuerdo con la temperatura exterior y/o intervalos de tiempo actuales. Las tuberías de agua están conectadas con la red de agua y rocían la zona de defecado mediante boquillas de rociado de no retorno. En las porquerizas sin función de control de climatización para el rociado, se puede instalar un termostato (T-41) y una electroválvula con intervalo de tiempo para parada y arranque a una temperatura establecida.

Remojo de SKIOLD
Instalando una tubería extra de agua en la porqueriza se pueden remojar los establos para facilitar el procedimiento de limpieza. Las boquillas de la tubería rocían el agua en un ángulo horizontal de 360° mojando toda la superficie. Después de unas horas de remojo, la limpieza resulta mucho más fácil. El proceso de remojo se detiene y se inicia con una válvula de bolas accionada manualmente e instalada en la tubería de agua.

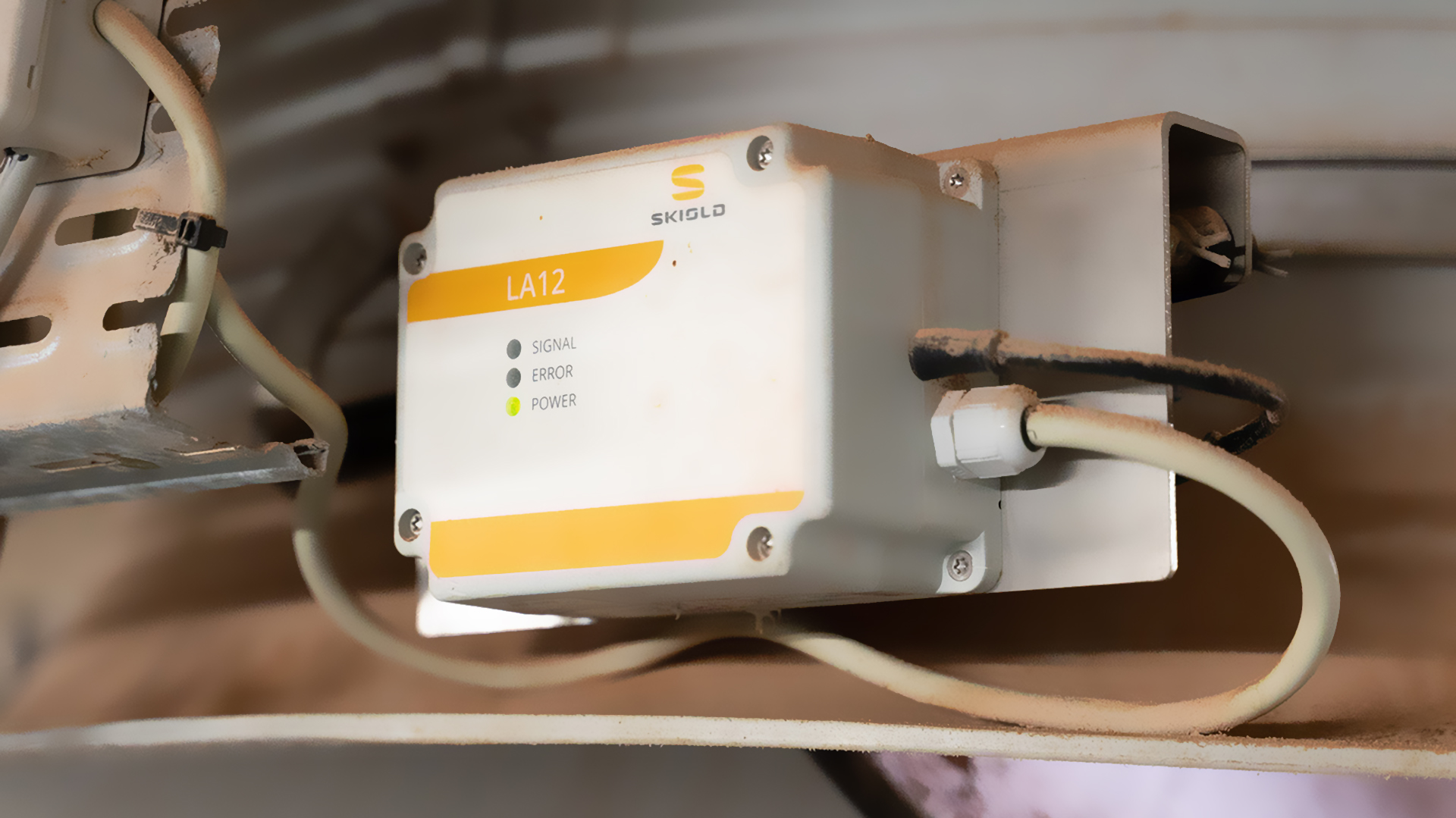

LA12

El servomotor LA12 controla la compuerta dentro de la chimenea. Los diodos de colores en el exterior de la caja de control LA12 están constantemente dando una retroalimentación del monitoreo y el estado de operación. Esta es una ventaja real en su verificación diaria de la operación porque no necesitas acceder a la chimenea, sino que tienes, desde la distancia, la vista completa desde los indicadores de diodo.

El servomotor coloca la compuerta dentro de un tramo de 0 a 90° y, por lo tanto, optimiza constantemente el ángulo de acuerdo con la capacidad de escape. Además, contribuye a mantener una presión negativa constante dentro de la sección, ya que compensa la presión exterior variable sobre el edificio.

LA35

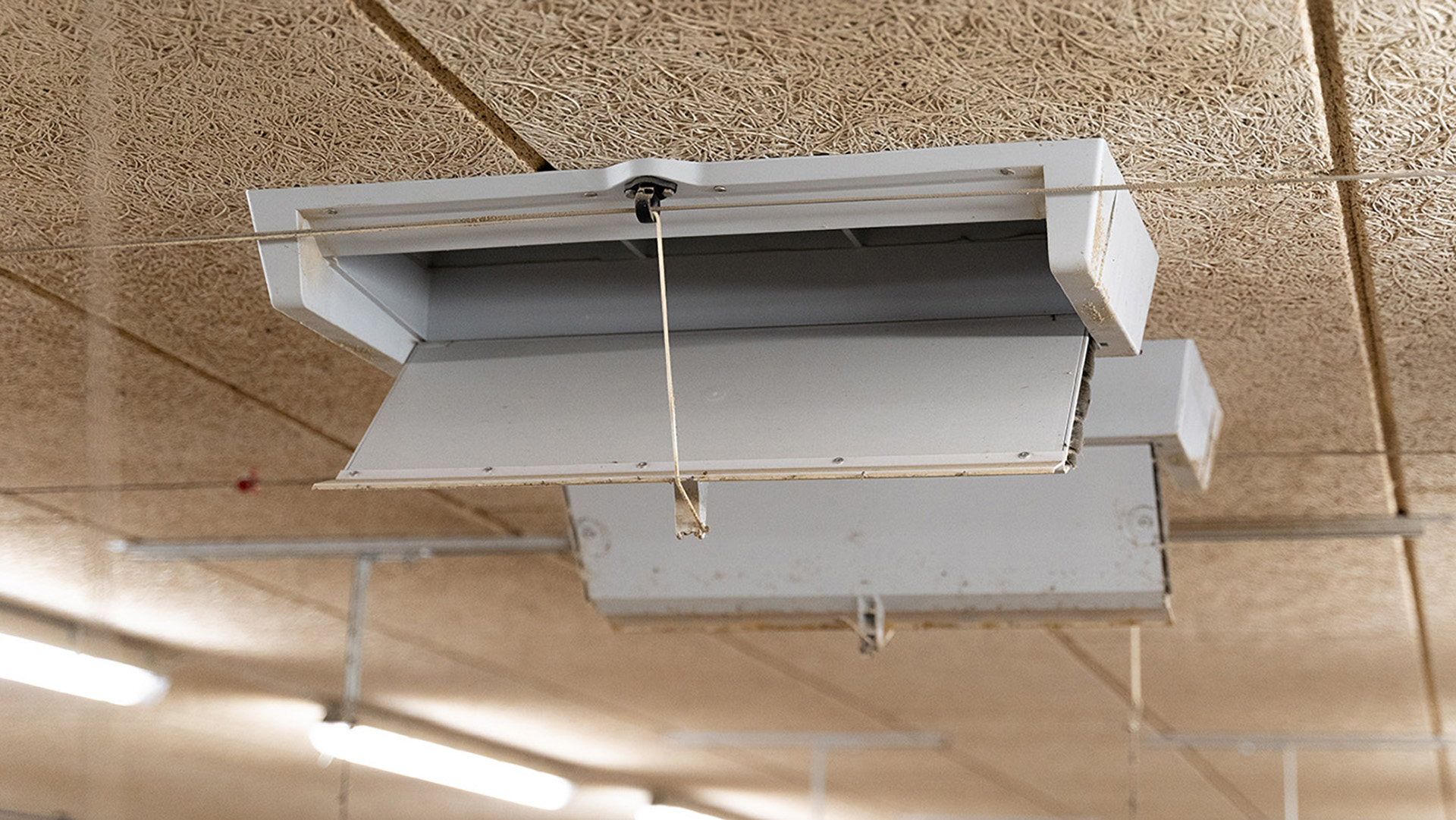

El LA35 ajusta el nivel de apertura de la entrada de aire, por ejemplo, las entradas de pared y techo. Por tanto, el LA35 tiene un impacto esencial en la optimización del clima dentro de la sección.

El servomotor tiene una gran fiabilidad, una larga vida útil y muchas funciones inteligentes, que contribuyen a una gran cantidad de información útil sobre la admisión de aire. En caso de un corte de energía, el LA35 proporcionará automáticamente el ajuste de emergencia de los elementos de admisión de aire. Esta operación se asegura a través de la batería de energía de emergencia incorporada.

LA35 es la unidad motorizada que interconecta el sistema de ventilación completo coordinando las funciones de la admisión y el escape. El potenciómetro incorporado garantiza que la configuración sea totalmente precisa. Si se detectan imprecisiones, el sistema realizará automáticamente una prueba y ajustará el sistema a la posición y configuración correctas. Además, el LA35 está equipado con diodos de color, que indican constantemente el estado de funcionamiento.

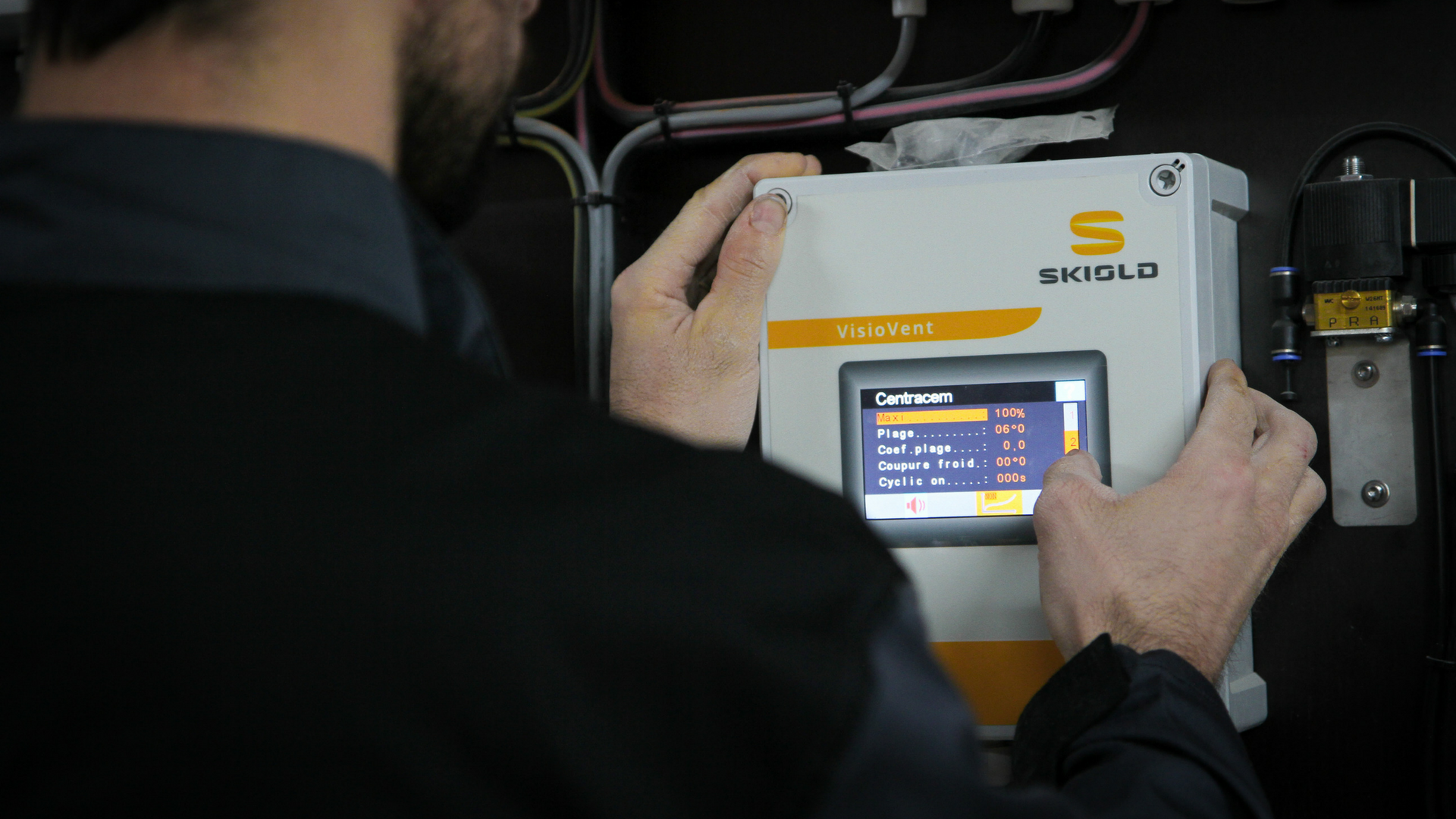

• Pantalla a color de 4,3" con eminente legibilidad
• Pantalla táctil ergonómica, que se puede utilizar incluso cuando se usan guantes
• Navegación intuitiva con numerosos atajos
• Acceso directo a las instrucciones más importantes
• Almacenamiento de datos históricos: mucha información
• Reloj en tiempo real
• Posibilidad de vigilancia de motores PM /servomotores/convertidores de frecuencia
• Software de comunicación integrado.
